▼ 一 般 規 格 ▼

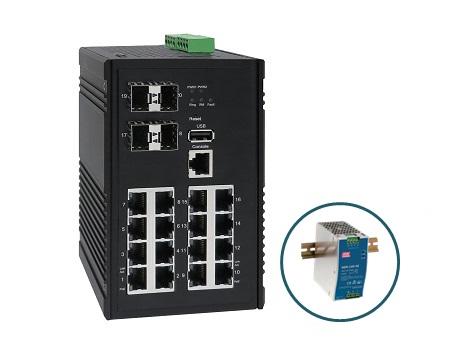

◆  型號：NPI-16M

◆  通訊埠：

    • 16 個 10/100/1000M RJ45 連接埠

    • 4 個 1000Base-X SFP uplink 連接埠

    • 1 個 序列連接埠（供命令提示字元介面使用）

    • 1 個USB 2.0 連接埠

    • I/O 連接埠 (Digital Input x1, Digital Output x1)

◆  緩衝記憶體容量：12Mbits

◆  實體位址表數量：16K

◆  最大封包交換效能：40Gbps

◆  資料轉交速率：29.76Mpps

◆  電力需求：48~57 VDC, 雙電源冗餘備援輸入

◆  電源輸入：可移除式 4pin 端子台

◆  數位輸入：State "1": 13~30V, State "0": -30~3V Max. 8mA

◆  警報接點：1A/24VDC 繼電器輸出 x1

◆  系統防護：反向極性保護, 過載電流保護

◆  平均故障間隔 (MTBF)：>100,000小時

◆  LED 燈號：Power 1 & 2, Fault, Ring Master, Ring State, Link/Act, PoE

◆  工作環境：-40° ~ 75°C，5~90% (non-condensing)

◆  尺寸：H 91 x W 145 x D 118 (mm)

◆  重量：1.4 kg

◆  外殼：IP30, 金屬鋁製外殼

◆  產品認證(標準)：

    • EMI：FCC Part 15 Subpart B Class A, EN 55022 Class A, VCCI Class A

    • EMS：IEC61000-4-2 (ESD Level 4), IEC61000-4-3 (RS Level 3), IEC61000-4-4 (EFT Level 4), IEC61000-4-5 (Surge Level 4), IEC61000-4-6 (CS Level 3), IEC61000-4-8 (Magnetic Field Level 4)

    • Shock：IEC60068-2-27

    • Free Fall：IEC60068-2-32

    • Vibration：IEC60068-2-6

    • RoHS, 61000-6-2, 61000-6-4



---

▼ PoE 供 電 ▼

◆  PoE支援：16 個 802.3af /at PoE Ports

◆  PoE功率：總功率 240W  單一埠最高 30W

◆  內建 / 外接電源：外接

◆  受電端設備受電性能檢測：支援

◆  交換器定時偵測 PoE 受電端設備連接狀況：支援

---

▼ 網 管 特 色 ▼

◆  自動偵測傳輸速率：支援

◆  Auto MDI/MDIX：支援

◆  流量控制(雙工)：IEEE 802.3x; Back-Pressure

◆  生成樹協議：IEEE 802.1D; IEEE 802.1w; IEEE 802.1s

◆  虛擬區域網路VLAN：

    • VLAN Groups：4K

    • Tagged-Based

    • Port-Based

    • Q-in-Q

◆  Link Aggregation：IEEE 802.3ad with LACP

◆  網際網路群組管理協定：

    • IGMP Snooping v1/v2/v3：1023組

    • IGMP 靜態多點傳送位址

    • Querier, Immediate Leave

◆  廣播風暴控制：支援

◆  巨大封包長度：16000 bytes

◆  G.8032 -環狀乙太網路不間斷備援協定：支援

◆  網路服務品質等級(QoS)：

    • CoS

    • DSCP

    • WRR/SPQ Queuing

---

▼ 系 統 管 理 ▼

◆  命令提示字元介面

◆  提供網⾴瀏覽器 (IE、Chrome、Mozilla) 存取之設定介⾯

◆  可透過設定頁面上傳韌體

◆  TELNET

◆  具備設定檔上傳/下載功能

◆  提供系統事件紀錄

◆  連接埠鏡像

◆  SNMP (v1/v2c/v3), RMON (1,2,3,&9 groups)

◆  DHCP：Server/Client/Relay/Option82

◆  NTP, LLDP, IPv6 Configuration

◆  工業乙太網通訊協定：Ethernet/IP, Modbus TCP

◆  安全管理：

    • 使用者帳號/密碼保護，使用者權限等級(15級)

    • IEEE 802.1x以連接埠為架構之存取架構

    • ACL (L2/L3/L4), IP Source Guard

    • RADIUS, TACACS+, HTTP & SSL, SSH v2.0

    • 連接埠MAC 位址綁定

    • MAC/IP Filter



---

▼ 支 援 標 準 ▼

◆  IEEE 802.3 - 10BaseT

◆  IEEE 802.3u - 100BaseTX

◆  IEEE 802.3ab - 1000BaseT

◆  IEEE 802.3z - 1000BaseSX/LX

◆  IEEE 802.3af - Power over Ethernet (PoE)

◆  IEEE 802.3at - Power over Ethernet (PoE+)

◆  IEEE 802.3x - Flow Control

◆  IEEE 802.1Q - VLAN

◆  IEEE802.1v - Protocol VLAN

◆  IEEE 802.1p - Class of Service

◆  IEEE 802.1D - Spanning Tree

◆  IEEE 802.1w - Rapid Spanning Tree

◆  IEEE 802.1s - Multiple Spanning Tree

◆  IEEE 802.3ad - LACP

◆  IEEE 802.1AB - LLDP

◆  IEEE 802.1X - Access Control

◆  G.8032 - Ethernet Ring Protection Switching (ERPS)

◆  IEEE 1588v2 - Precision Time Protocol (PTP)

* 產品規格若有變更，恕不另行通知。
